In diesem Leitfaden erfahren Sie: Was 5-Achs-CNC-Bearbeitung ist und warum sie für Aluminiumteile so wichtig ist. Wie CNC-Drehteile mit engen Toleranzen gefertigt werden. Welche Aluminiumlegierungen sich am besten für die Präzisionsbearbeitung eignen. Wichtige Qualitätsstandards und Zertifizierungen, die Sie von Ihrem Lieferanten fordern sollten. Außerdem: Wie Keyfixpro weltweit Kunden mit 5-Achs-CNC-bearbeiteten Aluminiumteilen und CNC-Drehteilen in Produktionsqualität beliefert.
Wenn Entwicklungsteams präzisionsgefertigte Bauteile beschaffen, kann die Wahl zwischen einer Standard-Maschinenwerkstatt und einem fortschrittlichen CNC-Hersteller darüber entscheiden, ob ein Produkt termingerecht auf den Markt kommt oder sich um Wochen verzögert. 5-Achs-CNC-Bearbeitungsteile aus Aluminium Sie stellen die Spitze der Präzisionsfertigung dar – sie ermöglichen komplexe Geometrien, enge Toleranzen und überlegene Oberflächengüten, die mit 3-Achs-Maschinen einfach nicht erreicht werden können.
Gleichzeitig, CNC-Drehteile Aluminiumkomponenten zählen weiterhin zu den gefragtesten Bauteilkategorien in den Lieferketten der Automobil-, Medizin- und Automatisierungsindustrie. Für Einkäufer, die komplexe Aluminiumbauteile in gleichbleibender Qualität benötigen, ist das Verständnis des Zusammenspiels dieser beiden Fertigungstechnologien – 5-Achs-Bearbeitung und Präzisionsdrehen – unerlässlich.
Dieser Leitfaden führt Ingenieure und Beschaffungsspezialisten durch alles, was sie vor der Bestellung wissen müssen.
1. Was sind 5-Achs-CNC-Bearbeitungsteile für Aluminium?
5-Achs-CNC-Bearbeitung Es handelt sich um ein Fertigungsverfahren, bei dem sich ein Schneidwerkzeug während des Schneidvorgangs gleichzeitig entlang fünf verschiedener Achsen bewegt – X, Y, Z (lineare Bewegung) sowie A (Drehung/Neigung) und C (Rotation um die Spindel). Diese simultane Bewegung mit fünf Freiheitsgraden ermöglicht es der Maschine, das Werkstück aus nahezu jedem Winkel zu bearbeiten, ohne neu positioniert werden zu müssen.
Für 5-Achs-CNC-Bearbeitungsteile aus Aluminium, Diese Funktion ist besonders wertvoll, da Aluminium zwar gut zerspanbar ist, aber bei nicht optimierter Programmierung zu Werkzeugdurchbiegungen neigen kann. Die 5-Achs-Programmierung eliminiert mehrere Aufspannungen, reduziert Beschädigungen durch die Bearbeitung und ermöglicht Folgendes:
- Komplexe, konturierte Oberflächen, die 3–4 separate Aufspannungen auf einer 3-Achs-Maschine erfordern würden.
- Konische Bohrungen, schräge Flächen und tiefe Hohlräume werden in einer einzigen Aufspannung bearbeitet.
- Verkürzung der Durchlaufzeiten durch Wegfall der Umpositionierung zwischen den Arbeitsgängen
- Verbesserte Maßgenauigkeit durch Beibehaltung eines einheitlichen Bezugssystems während des gesamten Prozesses
Aluminiumlegierungen – insbesondere 6061, 7075 und 5052 – zählen aufgrund ihres hervorragenden Festigkeits-Gewichts-Verhältnisses, ihrer Korrosionsbeständigkeit und ihrer guten Bearbeitbarkeit zu den am häufigsten bearbeiteten Werkstoffen in 5-Achs-Bearbeitungen. Die gefertigten Teile reichen von Strukturträgern und Motorgehäusen bis hin zu optischen Halterungen und Komponenten für medizinische Instrumente.
2. 5-Achs- vs. 3-Achs-CNC-Bearbeitung: Was ist der wirkliche Unterschied?
CNC-Bearbeitung ist nicht gleich CNC-Bearbeitung. Ingenieurteams gehen oft fälschlicherweise davon aus, dass jede CNC-Maschine die gleichen Ergebnisse liefert. Die folgende Tabelle verdeutlicht die praktischen Unterschiede, die sich direkt auf Teilequalität, Kosten und Lieferzeiten auswirken.
| Fähigkeit | 3-Achs-CNC-Maschine | 5-Achs-CNC-Maschine |
|---|---|---|
| Gleichzeitige Schneidachsen | 3 (X, Y, Z) | 5 (X, Y, Z + A, C Rotations) |
| Komplexität der Einrichtung | Mehrfaches Nachspannen für komplexe Teile | Einfache Einspannung für die meisten Geometrien |
| Oberflächenqualität bei komplexen Formen | Erfordert weitere Nachbearbeitung | Glatte Oberflächen, minimale Nachbearbeitung |
| Typische Toleranz | ±0,05 mm bis ±0,1 mm | ±0,01 mm bis ±0,05 mm |
| Ideal für | Einfache prismatische Teile | Turbinenschaufeln, medizinische Implantate, optische Bauteile |
| Lieferzeit für komplexe Teile | 2–3-mal länger aufgrund mehrerer Aufbauten | Kürzer dank Bearbeitung in einer einzigen Aufspannung |
Für CNC-Drehteile Für Teile, die zusätzlich Fräsmerkmale erfordern – wie Gewindeabschnitte, Flächen oder Keilnuten, die am Außendurchmesser gedreht werden – kombiniert eine 5-Achs-Drehmaschine (Drehzentrum) angetriebene Werkzeuge mit der Drehspindel, wodurch die Notwendigkeit entfällt, die Teile zu einer separaten Frässtation zu schicken.
3. Warum Aluminium das bevorzugte Material für Präzisions-CNC-Teile ist
Unter allen in der Präzisionsfertigung bearbeiteten Werkstoffen sticht Aluminium aus mehreren Gründen hervor. Zu verstehen, warum Aluminium gewählt wird – und welche Legierung die richtige ist – ist grundlegend für jeden Käufer, der eine Bewertung vornimmt. 5-Achs-CNC-Bearbeitungsteile aus Aluminium.
Aluminium 6061-T6 Aluminiumlegierung 6061 ist die am weitesten verbreitete Konstruktionslegierung. Sie bietet hervorragende Bearbeitbarkeit, gute Festigkeit (Streckgrenze ca. 276 MPa im T6-Zustand) und ausgezeichnete Korrosionsbeständigkeit nach dem Anodisieren. 6061 eignet sich ideal für Kfz-Halterungen, Gehäuse und allgemeine Präzisionsteile.
Aluminium 7075-T6 Es bietet eine überragende Festigkeit (Streckgrenze ~503 MPa) – vergleichbar mit vielen Baustählen – und ist daher die erste Wahl für Luft- und Raumfahrtstrukturen, hochbelastete Halterungen und Bauteile in Militärqualität. Obwohl es teurer als 6061 ist, lässt es sich mit geeigneten Werkzeugen und Kühlmitteln gut bearbeiten.
Aluminium 5052-H32 Es bietet eine ausgezeichnete Korrosionsbeständigkeit, insbesondere in maritimen und chemischen Umgebungen. Es ist nicht wärmebehandelbar, lässt sich aber in Blechform hervorragend verarbeiten und eignet sich daher für Gehäuse, Paneele und Bauteile, die nach der Bearbeitung gebogen werden müssen.
Aluminium 6082-T6 wird aufgrund seiner guten mechanischen Eigenschaften, der hervorragenden Oberflächenbearbeitungsmöglichkeiten und der gleichbleibenden Qualität bei großen Produktionsserien zunehmend in der europäischen Automobil- und Schienenfahrzeugindustrie eingesetzt.
Keyfixpro führt bei allen Legierungen strenge Wareneingangskontrollen durch. Rohstoffbeschaffungsstandards, einschließlich Werkszeugnissen, Überprüfung der chemischen Zusammensetzung und Härteprüfung, bevor ein Material in die Produktion gelangt.
4. Kernvorteile der 5-Achs-CNC-Bearbeitung für Aluminiumteile
Ingenieurteams, die spezifizieren 5-Achs-CNC-Bearbeitungsteile aus Aluminium Für ihre Projekte tun sie dies typischerweise aus einem oder mehreren der folgenden Gründe:
✓ Komplexe Geometrie ohne Kompromisse. Die 5-Achs-Bearbeitung ermöglicht die Herstellung von Hinterschnitten, komplexen Winkeln und tiefen Taschen, die auf 3-Achs-Maschinen geometrisch unmöglich sind oder mehrere Bearbeitungsschritte erfordern. Für Bauteile mit organischen oder skulpturalen Oberflächen – wie Gehäusedeckel, Laufräder oder aerodynamische Halterungen – ist die 5-Achs-Bearbeitung die einzig praktikable Lösung.
✓ Präzision bei Einzelaufspannung. Das Umspannen eines Werkstücks zwischen den Bearbeitungsschritten führt zu kumulativen Fehlern. Jede erneute Einspannung kann eine zusätzliche Positionsabweichung von 0,02–0,10 mm verursachen. Die 5-Achs-Bearbeitung hält das Werkstück von Anfang bis Ende in einer einzigen Aufspannung und bewahrt so die ursprüngliche Bezugsposition während des gesamten Prozesses.
✓ Hervorragende Oberflächenqualität. Da das Schneidwerkzeug in einem optimalen Winkel (typischerweise 10°–15° zur Senkrechten) auf die Oberfläche auffahren kann, reduziert die 5-Achs-Bearbeitung Werkzeugschwingungen, minimiert Vorschubmarken und erzielt Oberflächengüten von Ra 0,8 μm oder besser ohne Kugelstrahlen oder manuelle Nachbearbeitung.
✓ Schnellere Bearbeitungszeiten für Prototypen und Serienproduktionen. Während 5-Achs-Maschinen höhere stündliche Betriebskosten verursachen, führt die Eliminierung mehrerer Rüstvorgänge und Nachbearbeitungen oft zu geringeren Gesamtteilkosten – insbesondere bei komplexen Geometrien oder Produktionsläufen mit hoher Variantenvielfalt.
Für Teile, die beides erfordern CNC-Drehteile und 5-Achsen-gefräste Merkmale, Keyfixpro's CNC-Fertigungskapazitäten Dazu gehören mehrachsige Drehzentren, die das Drehen mit angetriebenen Werkzeugen mit dem vollständigen 5-Achs-Fräsen in einer einzigen Maschine kombinieren.
5. Was sind CNC-Drehteile? Fertigungsprozess und Möglichkeiten

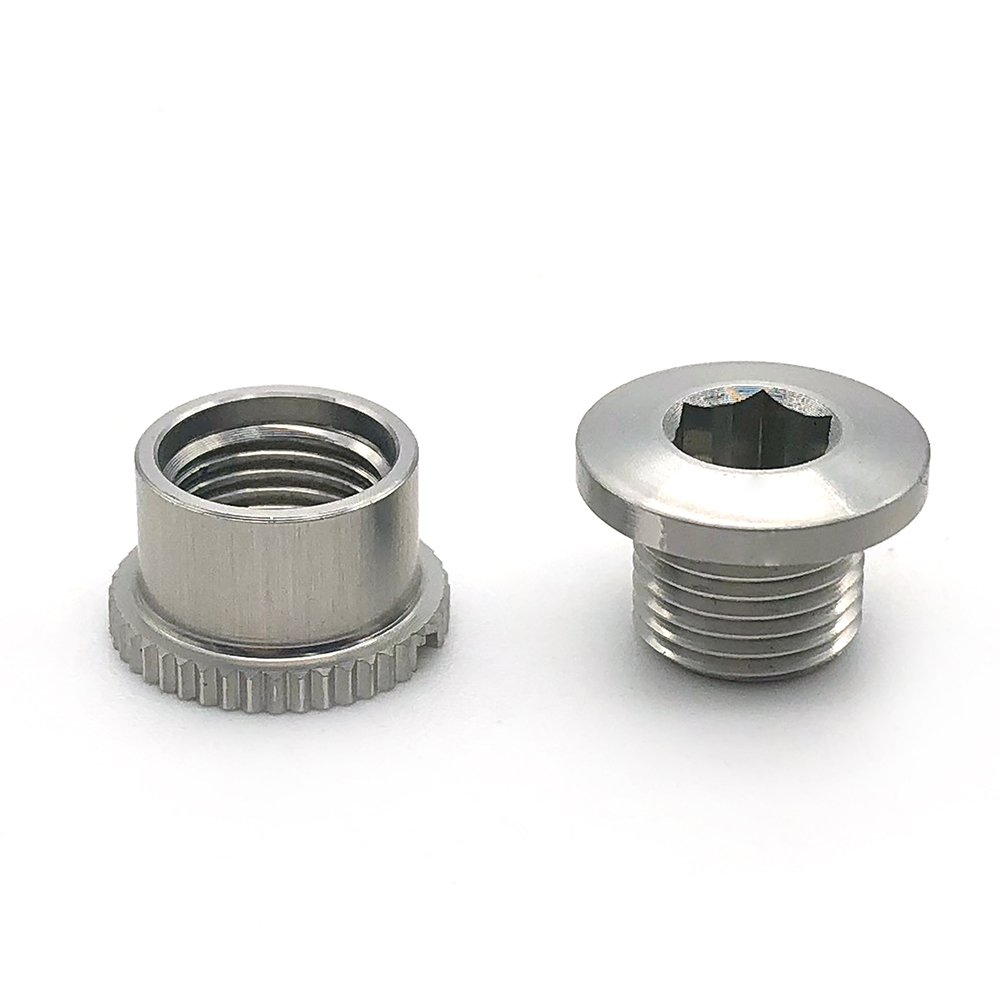

CNC-gedrehte Teile CNC-Drehen bezeichnet die Fertigung von Bauteilen auf einer CNC-Drehmaschine (Drehzentrum). Dabei rotiert das Werkstück, während ein stationäres oder bewegliches Schneidwerkzeug Material abträgt, um die gewünschte Geometrie zu erzielen. CNC-Drehen zählt zu den ältesten und vielseitigsten Präzisionsfertigungsverfahren, und moderne CNC-Drehmaschinen – insbesondere solche mit angetriebenen Werkzeugen und Gegenspindeln – können in einer einzigen Aufspannung bemerkenswert komplexe Teile herstellen.
Wichtigste Fähigkeiten für Präzision CNC-Drehteile enthalten:
- Drehen von Außendurchmesser (AD) und Innendurchmesser (ID) — zylindrische Merkmale mit einer Toleranz von ±0,01 mm
- Gewindeschneiden — metrische, imperiale, UN- und kundenspezifische Gewindeformen an Außendurchmessern und Bohrungen
- Rillen und Trennen — äußere und innere Nuten, einschließlich Blindnuten
- Live-Werkzeuge — Fräsen von Flächen, Keilnuten, Sechskanten und Querbohrungen, während die Hauptspindel das Werkstück hält
- Bohren und Ausbohren — axiale Bohrungen bis zur Tiefe mit präziser Durchmesserkontrolle
- Stangenzuführung und Spannvorrichtung — geeignet sowohl für Klein- als auch für Mittelserien
CNC-gedrehte Aluminiumteile finden in zahlreichen Branchen Anwendung, darunter Automobilmotorenkomponenten, Hydraulikarmaturen, Pneumatikventile, Steckverbinder für medizinische Geräte und Gehäuse optischer Instrumente. Die Kombination aus der guten Bearbeitbarkeit von Aluminium und der Präzision des CNC-Drehens macht es zu einer kosteneffizienten Lösung für Produktionsvolumina von 10 bis über 100.000 Stück.

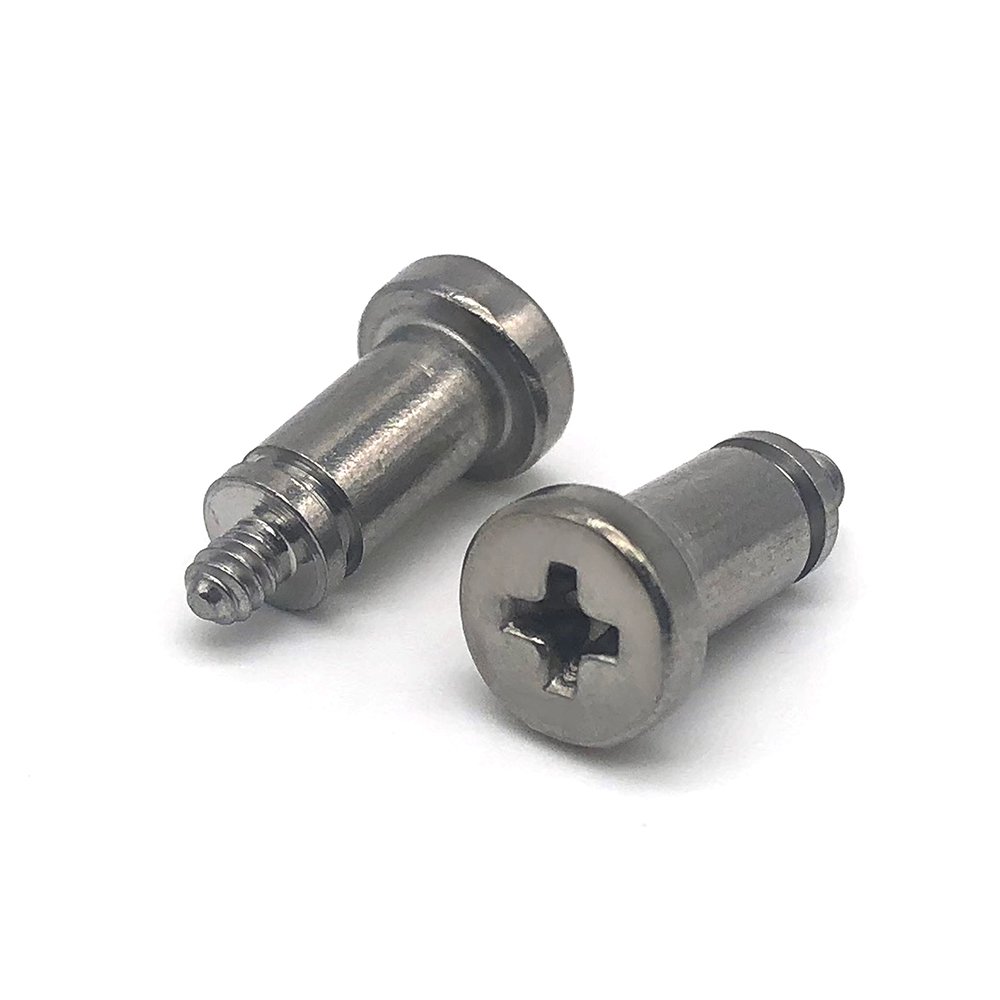

Keyfixpro's Fähigkeiten zur Kaltumformung und CNC-Drehbearbeitung Wir unterstützen sowohl Sechskantflanschschrauben als auch kundenspezifische Drehteile mit vollständiger Rückverfolgbarkeitsdokumentation für Automobil- und Industrieanwendungen.
6. Industrieanwendungen: Wo 5-Achs-Aluminiumteile und CNC-Drehteile verwendet werden
Die Vielseitigkeit von 5-Achs-CNC-Bearbeitungsteile aus Aluminium Und CNC-Drehteile Das bedeutet, dass sie in einer Vielzahl anspruchsvoller Anwendungen zum Einsatz kommen. Nachfolgend sind die wichtigsten Branchen aufgeführt, die von Keyfixpro bedient werden:
Automobilindustrie & NEV (Fahrzeuge mit neuer Energie). Batteriegehäusehalterungen, Motorgehäuseabdeckungen, Kühlsystemanschlüsse und Montageplatten für Fahrerassistenzsysteme (ADAS) werden zunehmend aus Aluminium gefertigt und erfordern eine 5-Achs-Bearbeitung, um die von Elektrofahrzeugherstellern geforderte hohe Planheit und Oberflächenqualität zu erreichen. Keyfixpro liefert diese Teile. Präzisionskomponenten in Automobilqualität mit PPAP-Dokumentation und IATF 16949-konformen Qualitätsprozessen.
Medizinprodukte. Für chirurgische Instrumentengriffe, Gehäuse für Diagnosegeräte und Implantat-Testkomponenten werden biokompatible Aluminiumlegierungen (6061 oder 7075 mit entsprechender Oberflächenbehandlung), Oberflächenrauheiten von Ra 0,8 oder besser sowie vollständige Chargenrückverfolgbarkeit benötigt. Die 5-Achs-Bearbeitung gewährleistet, dass diese Teile die für die Einhaltung gesetzlicher Vorschriften erforderliche Maßgenauigkeit erfüllen.
Luft- und Raumfahrt & UAV. Strukturhalterungen, optische Nutzlasthalterungen und Motorgehäuse für unbemannte Luftfahrzeuge erfordern die Kombination aus leichtem Aluminium, engen Toleranzen und komplexen Geometrien, die nur die 5-Achs-Bearbeitung zuverlässig in der Serienproduktion liefern kann.
Industrieautomation & Robotik. Aktuatorgehäuse, Encoderhalterungen, Kabelverschraubungen und Präzisionswellenkomponenten bilden den Kern von CNC-Drehteile Nachfrage in diesem Sektor, wo Wiederholgenauigkeit und Korrosionsbeständigkeit (durch Anodisieren) entscheidende betriebliche Anforderungen sind.
Optik & Beleuchtung. Für LED-Gehäusereflektoren, Teleskopkomponentenadapter und Lasermontagebaugruppen werden sowohl 5-Achsen-Bearbeitungsgenauigkeit als auch spezielle Oberflächenbehandlungen – wie Spiegelanodisierung oder Polieren – benötigt, die Keyfixpro über zertifizierte Oberflächenbearbeitungspartner koordiniert.
7. Qualitätsstandards und Zertifizierungen, die Sie von Ihrem CNC-Lieferanten fordern sollten.
Bei der Bewertung eines Lieferanten für 5-Achs-CNC-Bearbeitungsteile aus Aluminium oder CNC-Drehteile, Zertifizierungen und Qualitätssicherungssysteme sind nicht optional – sie bilden die Grundlage. Ein professioneller Hersteller sollte Folgendes gewährleisten können:
- ISO 9001:2015 — die Mindestanforderung an das Qualitätsmanagementsystem
- PPAP (Produktionsteilefreigabeverfahren) — Stufe 3 oder höher für Autokäufer
- Erstmusterprüfberichte (FAI) — vollständige Maßberichte für die erste Lieferung jeder neuen Teilenummer
- Materialrückverfolgbarkeit — Werkszeugnisse oder Prüfberichte für jede Charge/jeden Rohmaterial
- CMM-Prüfberichte — Überprüfung der Koordinatenmessmaschine für kritische Merkmale
- Berichte zur Oberflächenrauheit — Profilometermessungen zur Bestätigung, dass die Ra-Werte die Spezifikation erfüllen
Bei Keyfixpro, jeder 5-Achs-CNC-Bearbeitungsteile aus Aluminium Die Bestellung beinhaltet standardmäßige Maßangaben mit CMM-Daten für kritische Merkmale. Erstmusterprüfberichte (FAI) werden für alle neuen Artikelnummern kostenlos bereitgestellt. Materialzeugnisse (Werkszeugnisse) werden mindestens 10 Jahre pro Bestellung aufbewahrt und stehen für Audits zur Verfügung.
Für Käufer, die auf der Suche nach Beschaffungsinformationen sind kundenspezifische Präzisionsteile für Maschinenbauanwendungen, Das Qualitätsmanagementsystem von Keyfixpro ist vollständig dokumentiert und steht für Qualitätsaudits durch Kunden zur Verfügung.
8. Häufige Fehler bei der CNC-Bearbeitung von Aluminium, die Sie vermeiden sollten
Ingenieurteams und Beschaffungsspezialisten stoßen bei der Beschaffung häufig auf vermeidbare Qualitäts- und Kostenprobleme. 5-Achs-CNC-Bearbeitungsteile aus Aluminium. Die Kenntnis dieser Fallstricke kann viel Zeit und Geld sparen:
Fehler 1: Angabe der falschen Aluminiumlegierung. Nicht alle Aluminiumlegierungen lassen sich gleich bearbeiten. 7075 weist eine höhere Härte auf und erfordert schärfere Werkzeuge sowie geringere Vorschübe als 6061. Die Wahl der falschen Legierung für eine Anwendung – oder die Verwechslung von Bearbeitbarkeit und Festigkeit – führt zu vorzeitigem Werkzeugverschleiß und überhöhten Stückkosten.
Fehler 2: Zu hohe Toleranzvorgaben. Die Angabe “±0,005 mm für alle Merkmale”, wenn die tatsächliche funktionale Anforderung ±0,05 mm beträgt, verursacht unnötige Kosten und zusätzlichen Prüfaufwand. Enge Toleranzen sollten nur dort festgelegt werden, wo sie die Konstruktion wirklich erfordert – dies wird als “Toleranzbudgetierung” bezeichnet und zeugt von erfahrenem Ingenieurwesen.
Fehler 3: Die Faserrichtung ignorieren. Aluminiumstangen und -platten weisen eine gerichtete Faserstruktur auf. Bei Bauteilen, die in bestimmte Richtungen belastet werden, beeinflusst die Faserorientierung die Dauerfestigkeit und das Oberflächenbild nach dem Anodisieren. Die Besprechung der Faserorientierung mit Ihrem Lieferanten im Rahmen der DFM-Prüfung kann unerwartete Risse oder ungleichmäßige Oberflächen verhindern.
Fehler 4: Vergessen der Anforderungen an die Oberflächenbehandlung. Rohes, bearbeitetes Aluminium weist eine mäßige Korrosionsbeständigkeit auf. Durch Anodisieren (Typ II oder Typ III/Hartlackierung) lässt sich die Oberflächenhärte auf über 60 HRC erhöhen und ein hervorragender Schutz vor Umwelteinflüssen gewährleisten. Die Angabe der Oberflächenbehandlung bereits bei der Angebotserstellung – und nicht erst nach der Bearbeitung – vermeidet kostspielige Nachbearbeitungen.
Fehler 5: Keine DFM-Prüfung (Design for Manufacturability) anfordern. Die kostengünstigsten Korrekturen erfolgen vor der Werkzeugbestellung. Ein professioneller CNC-Lieferant prüft Ihre Zeichnungen auf Entformungsschrägen, Hinterschneidungen und Bearbeitungsdetails, die für eine einfachere Fertigung optimiert werden können – kostenlos, wenn Sie dies im Vorfeld anfragen.
9. Häufig gestellte Fragen (FAQ)
Frage 1: Welche minimale Toleranz kann Keyfixpro bei 5-Achs-CNC-gefrästen Aluminiumteilen einhalten?
Keyfixpro hält routinemäßig Toleranzen von ±0,01 mm an kritischen Merkmalen durch 5-Achs-CNC-Bearbeitung ein. Die branchenüblichen Toleranzen liegen je nach Teilegeometrie und Material zwischen ±0,02 mm und ±0,05 mm. Für alle kritischen Maße werden CMM-Prüfberichte bereitgestellt.
Frage 2: Welche Aluminiumlegierung sollte ich für meine CNC-Drehteile angeben – 6061 oder 7075?
Verwenden 6061-T6 für die meisten allgemeinen Präzisionsdrehteile, bei denen mittlere Festigkeit und hervorragende Bearbeitbarkeit im Vordergrund stehen. Wählen Sie 7075-T6 Wenn die Anwendung eine nahezu stahlähnliche Zugfestigkeit in einem leichten Werkstoff erfordert (z. B. Halterungen in der Luft- und Raumfahrt, hochbelastete Automobilbauteile), kann das Ingenieurteam von Keyfixpro Ihnen die optimale Legierung basierend auf Ihren spezifischen Anwendungsanforderungen empfehlen.
Frage 3: Welche Oberflächenbeschaffenheit kann ich bei bearbeiteten Aluminiumteilen erwarten?
Die Oberflächenrauheit von Aluminium im Rohzustand liegt typischerweise zwischen Ra 1,6 μm (Standardfräsen/Drehen) und Ra 0,4 μm (Präzisionsschleifen oder superfeinbearbeitet). Dank verschiedener Nachbehandlungsoptionen – darunter Kugelstrahlen (Ra 0,8–1,6 μm), Standardanodisierung oder Hartanodisierung – kann Keyfixpro ein breites Spektrum an kosmetischen und funktionalen Oberflächenspezifikationen realisieren.
Frage 4: Wie hoch sind Ihre Mindestbestellmengen (MOQ) für CNC-Drehteile und 5-Achs-Bearbeitungsteile?
Keyfixpro eignet sich sowohl für Prototypen (ab 1–5 Stück) als auch für mittlere bis große Produktionsserien (ab 10.000 Stück). Für Prototypen gelten die üblichen Lieferzeiten. Bei Produktionsmengen über 5.000 Stück werden die Werkzeug- und Rüstkosten auf die gesamte Produktionsmenge verteilt, was zu äußerst wettbewerbsfähigen Stückpreisen führt.
Frage 5: Welche Dateiformate akzeptieren Sie für CNC-Teilebestellungen?
Keyfixpro verarbeitet STEP- (.stp/.step), IGES- (.igs), Parasolid- (.x_t) und PDF-Zeichnungen sowie native CAD-Dateien (SolidWorks .sldprt, CATIA .CATPart, Inventor .ipt, AutoCAD .dwg). Für neue Anfragen benötigen wir ein 3D-Modell und eine 2D-Zeichnung mit GD&T-Angaben.
Frage 6: Wie kann ich ein Angebot für die 5-Achs-CNC-Bearbeitung von Aluminiumteilen anfordern?
Reichen Sie Ihre Angebotsanfrage über das Online-Anfrageformular Oder senden Sie Ihre Zeichnungen direkt an das Entwicklungsteam von Keyfixpro. Wir erstellen Ihnen in der Regel innerhalb von 24 Stunden ein Angebot. Zum Team von Keyfixpro gehören Anwendungsingenieure, die im Rahmen des Angebotsprozesses kostenlos DFM-Prüfungen durchführen.
